تا حالا اسم اکسترودر رو شنیده اید؟ شاید برای شما سوال باشد اکسترودر چیست؟

اکسترودر در اصل یک دستگاه صنعتی ماردون و محفظ شکل است که مواد گرانولی را با نیروی حرکتی و حرارتی به داخل هدایت کرده تا در هنگام خروج با فشار از انتهای دستگاه، محصولی به صورت خمیری یا نواری شکل تولید کند ، از آن ها در بخش های مختلف صنایع لاستیک و پلاستیک استفاده می کنند.

اکسترودرها از سه قسمت اصلی ناحیه تراکم و فشردگی ، ناحیه تغذیه و ناحیه اندازه گیری تشکیل می شوند.

انواع اکسترودر:

متداول ترین اکسترودرهای موجود به دو دسته ی تک ماردونه و دو ماردونه تقسیم بندی می شوند.

اکسترودر تک ماردونه :روشی برای شکل دهی پلاستیک ها ، اکستروژن ها هست که از یک ماردون تشکیل شده است. این مدل قادر به انجام فرآیند اکستروژن مواد، بدون تلورانس می باشد به طوری که هم در مصرف مواد و انرژی بهینه است ، از دیگر ویژگی های این دستگاه طول عمر طولانی،ظرفیت تولید بالا و کیفیت مطلوب محصولات می باشد.

اجزای کلیدی اکسترودر تک ماردونه به 5 قسمت اصلی تقسیم می شود که در شکل نیز مشخص شده است:

  1. سیستم محرک
  2. سیستم خوراک
  3. سیلندر(ماردون، پوسته و سیستم گرم کننده)
  4. مجموعه قالب و هد(کلگی)
  5. سیستم کنترل

روش کار اکسترودر تک ماردونه:

مواد اولیه به صورت گرانول یا خاکه نرم از قسمت قیف به ماردونه وارد می شود و سپس در اثر حرارت حاصل از گرم کننده های دستگاه (Barrel Heaters) و برش ناشی از حرکت بر روی لبه های ماردون گرم می شود در ادامه عمق معبر، طول ماردون کاهش یافته در نتیجه موجب فشرده شدن مواد می شود.

در انتها دستگاه جایی که خروجی کار می باشد مواد مذاب با عبور از قالب های مختلف به شکل مورد نظر برای محصول نهایی در می آیند. تک ماردونه ها عمدتا برای تولید انواع لوله های پلی اتیلن به کار می روند.

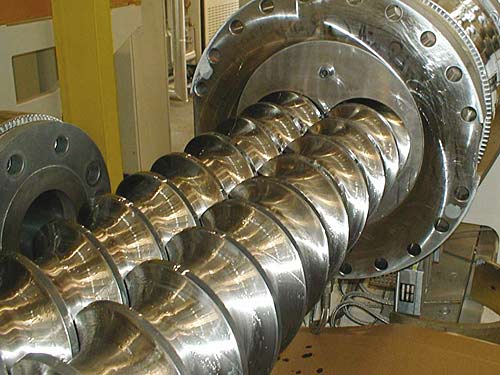

اکسترودرهای دو ماردونه:

از دیگر انواع اکسترودرها، اکسترودر دو ماردونه است که از دو ماردون در دو جهت مخالف و برخی دیگر در یک جهت موافق با هم بهره می برند این نوع از اکسترودرها معمولا سه برابر تک ماردونه ها ظرفیت تولید دارد.

روش کار اکسترودر دو ماردونه:

در سیستم چرخش مخالف یکدیگر، مواد بین دو غلتک با چرخش متفاوت برش و فشرده می شوند این در صورتی هست که در حالت چرخش یکسان، مواد از یک ماردون به ماردون دیگر منتقل می شود. این روش برای مواد حساس به حرارت کاملا مناسب است.

کاربرد اکسترودر:

فرآورده های اکسترودر را بسته به نوع کاربرد مورد نظرشان می‌توان به ۶ گروه اصلی تقسیم بندی کرد:

  • میله و پروفیل
  • لوله
  • فیلم و ورق
  • تک رشته ها
  • پوشش های اکستروژن
  • پوشش سیم و کابل

روش‌های شکل‌دهی با استفاده از اکسترودر:

اکستروژن روش بسیار انعطاف پذیری است که با استفاده از حدیده مناسب می‌توان طیف وسیعی از تولیدات را تهیه کرد.

برخی از روش های پرکاربرد را در زیر مشاهده می‌کنید.

  • تولید دانه‌گونه ( گرانولی شکل)
  • تولید پروفیل
  • تولید ورقه های بسیار نازک به طریق دمشی
  • قالب‌گیری دمشی



منبع: وبسایت دانشیاری
